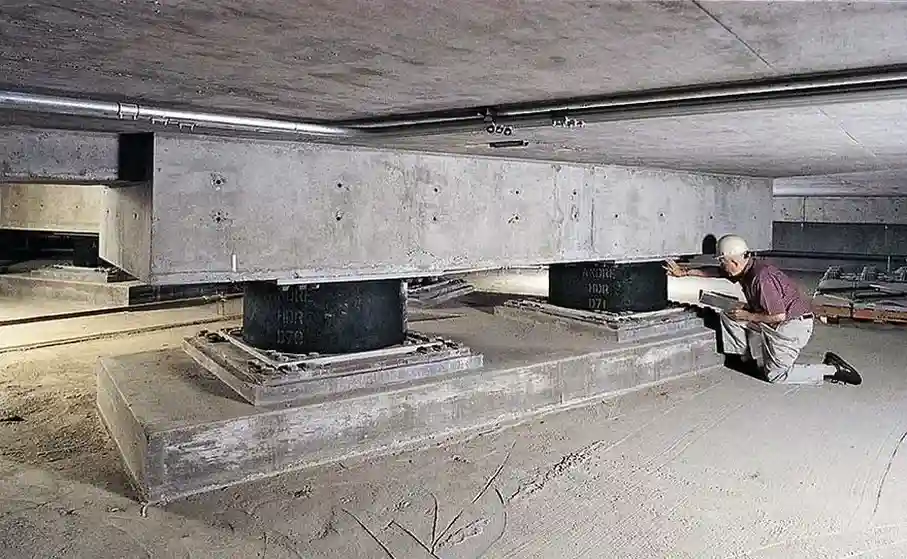

Recuerdo un proyecto junto al Ensanche, un edificio de viviendas de siete alturas sobre un solar que había sido una antigua fábrica. El estudio geotécnico reveló un espesor de rellenos antrópicos de casi cuatro metros, saturados por la proximidad de la ría del Nervión. La solución tradicional era una cimentación profunda costosa, pero el equipo técnico propuso un diseño de aislación sísmica de base. Instalamos aisladores elastoméricos que desacoplan la estructura del movimiento del terreno. En Bilbao, donde la geología varía drásticamente entre los flancos del Pagasarri y los suelos blandos de Abando, esta técnica nos permite controlar la amplificación sísmica sin importar el sustrato. La norma NCSE-02 obliga a considerar el espectro de respuesta local, y combinando ese dato con los resultados de un estudio de MASW podemos calibrar la rigidez exacta de los dispositivos para que el período fundamental de la estructura quede fuera de la zona de resonancia del depósito aluvial.
Un aislador sísmico no absorbe la energía del terremoto, la desvía; en los suelos blandos de Bilbao, esa diferencia salva la cimentación.
Factores del terreno local
Bilbao supera los 340.000 habitantes y su tasa de actividad sísmica, aunque moderada, no es despreciable. El mapa de peligrosidad de la NCSE-02 asigna a la cornisa cantábrica una aceleración sísmica básica que, combinada con los suelos tipo III y IV de la ría, produce amplificaciones que pueden duplicar la demanda en estructuras convencionales. El mayor peligro no es el colapso súbito, sino la deformación permanente de los pilares de la planta baja. Lo vimos en simulaciones para un hospital en Basurto: sin aislación, la deriva de entrepiso superaba el 1.5 %, dejando el edificio inoperativo justo cuando más se necesita. El diseño de aislación sísmica de base reduce esa deriva a menos del 0.3 %, manteniendo los servicios esenciales operativos. Ignorar el efecto de sitio en los sedimentos del Nervión es un error que se paga con la funcionalidad.
Normativa técnica vigente
NCSE-02: Norma de Construcción Sismorresistente Española, Eurocódigo 8 (EN 1998-1:2004): Proyecto de estructuras sismorresistentes, Parte 1 – Reglas generales, acciones sísmicas y reglas para edificación, Eurocódigo 8 (EN 1998-5:2004): Cimentaciones, estructuras de contención y aspectos geotécnicos, ISO 22762-1:2018: Aisladores elastoméricos sísmicos, UNE-EN 15129:2018: Dispositivos antisísmicos
Consultas frecuentes
¿Qué diferencia hay entre un aislador elastomérico y uno de péndulo de fricción?
En nuestra experiencia en Bilbao, los aisladores elastoméricos con núcleo de plomo (HDRB) funcionan muy bien en edificios de mediana altura sobre suelo firme, porque ofrecen una rigidez inicial alta contra el viento y un ciclo histerético estable. Los péndulos de fricción (FPS) los usamos más en estructuras pesadas o en suelos muy blandos, como los del meandro de Zorrozaurre, donde el período de oscilación del aislador se vuelve independiente de la masa y podemos controlar mejor los grandes desplazamientos laterales.
¿Cuánto cuesta implementar un diseño de aislación sísmica de base en un edificio de Bilbao?
El costo de un proyecto de diseño de aislación sísmica de base en Bilbao suele moverse en un rango de €2.350 a €4.840, dependiendo de la complejidad del modelo de interacción suelo-estructura y del número de aisladores a verificar. Esta cifra cubre el análisis dinámico no lineal, los planos de detalle de la losa de aislación y el informe justificativo para el control técnico.
¿Es obligatorio instalar aisladores sísmicos en los hospitales de Bilbao según la normativa?
La NCSE-02 clasifica los hospitales como construcciones de importancia especial, pero no obliga explícitamente a instalar aislación sísmica. Sin embargo, para cumplir con el requisito de operatividad inmediata tras el sismo de cálculo, el diseño de aislación sísmica de base es la solución técnica más robusta que hemos aplicado en complejos sanitarios del área metropolitana, garantizando que los servicios críticos no se interrumpan por daños no estructurales.
