Límites de Atterberg en Suelos de Bilbao: Caracterización y Aplicación

La ría del Nervión modeló durante siglos los depósitos aluviales que hoy sustentan buena parte de la infraestructura de Bilbao. En los barrios de Abando e Indautxu, a solo 3 metros de profundidad, aparecen limos arcillosos de plasticidad media que cambian de consistencia con apenas un 2% de variación en su humedad natural. Esta sensibilidad del terreno obliga a una caracterización precisa de su fracción fina antes de cualquier movimiento de tierras. Los Límites de Atterberg —límite líquido, plástico y de retracción— permiten clasificar estos suelos según su comportamiento mecánico y predecir cambios volumétricos durante las temporadas de lluvia intensa que trae el clima cantábrico. Complementamos este análisis con el ensayo de granulometría cuando la fracción gruesa es significativa.

Un índice de plasticidad superior a 15 en los limos de la ría de Bilbao cambia por completo el plan de compactación y drenaje de la obra.

Cómo trabajamos

No son pocas las obras de rehabilitación en el Casco Viejo donde, al excavar para un nuevo sótano, el material extraído muestra una consistencia completamente distinta a la esperada en los sondeos previos. Un caso reciente en la calle Ledesma evidenció arcillas del Keuper —formación geológica del Triásico— con un límite líquido superior a 55, lo que clasifica el suelo como de alta plasticidad y potencial expansivo moderado. El ensayo se ejecuta sobre la fracción que pasa el tamiz 0,40 mm, utilizando la cuchara de Casagrande normalizada según UNE 103-103 para el límite líquido y el método del cilindro de 3 mm para el límite plástico. La diferencia entre ambos —el índice de plasticidad— define ventanas de trabajo en obra: suelos con IP mayor a 15 requieren control de humedad en terraplenes y precauciones adicionales en cimentaciones superficiales. En Bilbao, donde la orografía fuerza excavaciones entre laderas, este parámetro orienta decisiones sobre estabilidad de taludes y sistemas de contención provisionales.

Factores del terreno local

Con una precipitación media anual de 1200 mm, Bilbao expone los suelos arcillosos a ciclos de humectación y secado que degradan sus parámetros resistentes. Ignorar la plasticidad del terreno al proyectar una losa de cimentación en Deusto o un vial en Bolueta conlleva riesgos de asientos diferenciales y fisuración en elementos estructurales. Un suelo con límite líquido superior a 50 puede duplicar su volumen si no se controla el drenaje perimetral, generando empujes no previstos sobre muros de sótano. La clasificación del suelo fino según el sistema unificado de clasificación de suelos (USCS) —que depende directamente de los Límites de Atterberg— es el punto de partida para seleccionar el tipo de cemento y la dosificación en tratamientos de estabilización con cal o cemento, práctica habitual en los rellenos antrópicos de la margen izquierda del Nervión.

Datos técnicos

Parámetro	Valor típico
Norma de ensayo de referencia	UNE-EN ISO 17892-12:2018
Método para límite líquido	Cuchara de Casagrande (UNE 103-103)
Método para límite plástico	Cilindro de 3 mm (UNE 103-104)
Fracción de suelo analizada	Pasa tamiz 0,40 mm (ASTM D4318-17)
Índice de plasticidad (IP) típico en Vega de Bilbao	8 a 22 (limos de baja a media plasticidad)
Precisión del límite líquido	± 1,5 puntos porcentuales
Acreditación del laboratorio	ISO 17025 por ENAC para ensayos de estado

Servicios técnicos vinculados

Ensayos de plasticidad en muestras alteradas

Análisis sobre muestras extraídas de sondeos o calicatas, con secado al aire, cuarteo y tamizado. Entrega de resultados en 48 horas laborables.

Campaña de clasificación USCS completa

Combinación de granulometría por tamizado, sedimentación y límites de Atterberg para asignar la nomenclatura unificada del suelo.

Control de calidad en terraplenes

Monitoreo de la plasticidad del material de préstamo durante la ejecución de rellenos compactados en obra civil, verificando cumplimiento del PG-3.

Estudio de expansividad Lambe

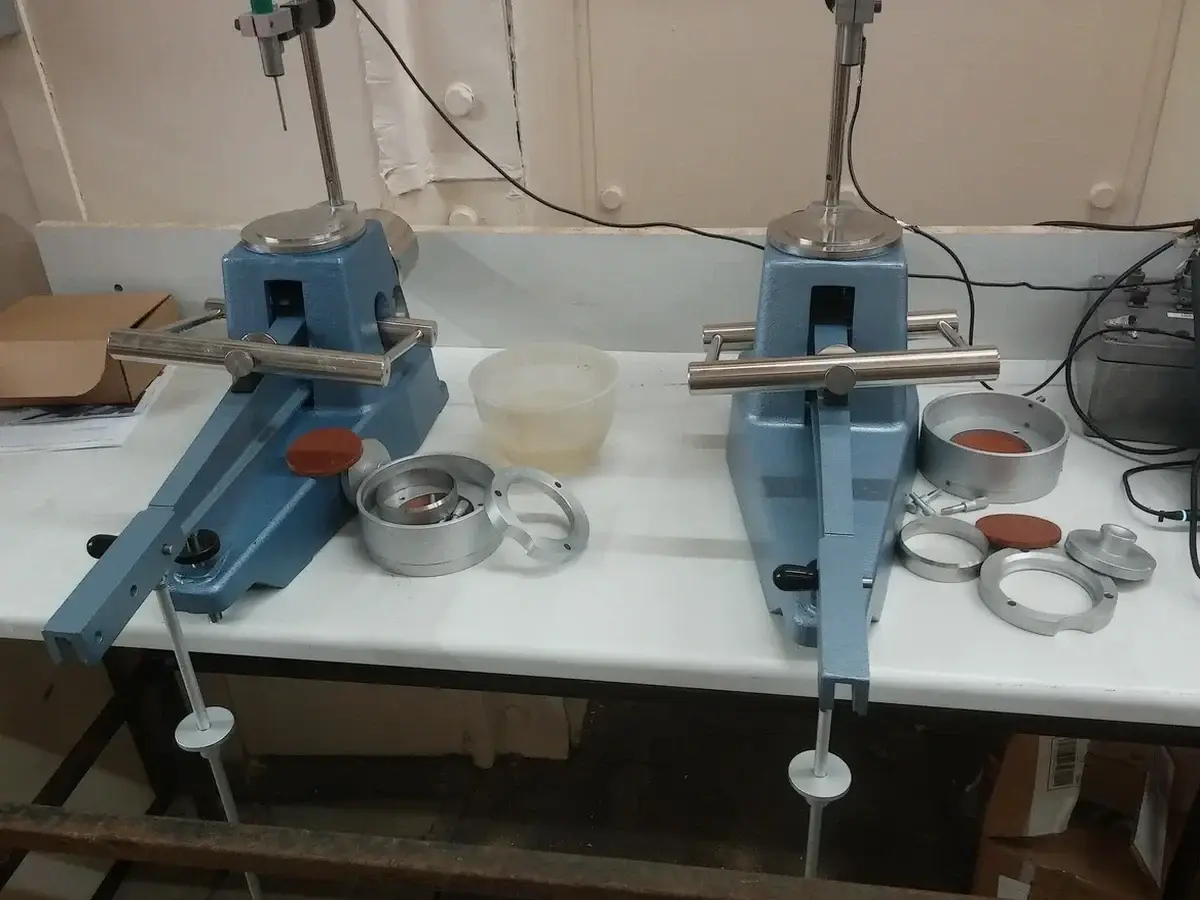

Evaluación del potencial de hinchamiento mediante ensayos en consolidómetro, correlacionando con el límite líquido y el índice de plasticidad del suelo fino de Bilbao.

Normativa técnica vigente

UNE-EN ISO 17892-12:2018 (Investigación y ensayos geotécnicos. Ensayos de laboratorio de suelos. Parte 12: Determinación de los límites líquido y plástico), UNE 103-103:94 (Límite líquido de un suelo por el método del aparato de Casagrande), UNE 103-104:93 (Límite plástico de un suelo), ASTM D4318-17 (Métodos de ensayo estándar para límite líquido, límite plástico e índice de plasticidad de suelos), PG-3 (Pliego de Prescripciones Técnicas Generales para Obras de Carreteras y Puentes)

Consultas frecuentes

¿Qué precio tiene el ensayo de Límites de Atterberg en Bilbao?

El precio por muestra para la determinación completa de límite líquido, límite plástico e índice de plasticidad oscila entre €30 y €70. El coste varía en función del volumen de muestras y si se contrata dentro de un paquete de ensayos de clasificación.

¿Cuánto tiempo se tarda en obtener los resultados?

El plazo de entrega estándar es de 2 días hábiles tras la recepción de la muestra en el laboratorio. Para campañas urgentes vinculadas al avance de excavación en obra, podemos coordinar la entrega en 24 horas.

¿Por qué es relevante el índice de plasticidad para una cimentación en Bilbao?

El índice de plasticidad indica la sensibilidad del suelo a los cambios de humedad. En el entorno de la ría, un IP alto advierte de posibles cambios volumétricos y asientos diferenciales que deben ser considerados en el cálculo de la cimentación.

¿Los Límites de Atterberg son suficientes para clasificar el suelo de mi parcela?

Los Límites de Atterberg caracterizan la fracción fina, pero deben acompañarse de un análisis granulométrico completo para determinar el porcentaje de gravas y arenas. La clasificación USCS final integra ambos resultados y es la referencia para el proyecto geotécnico.
