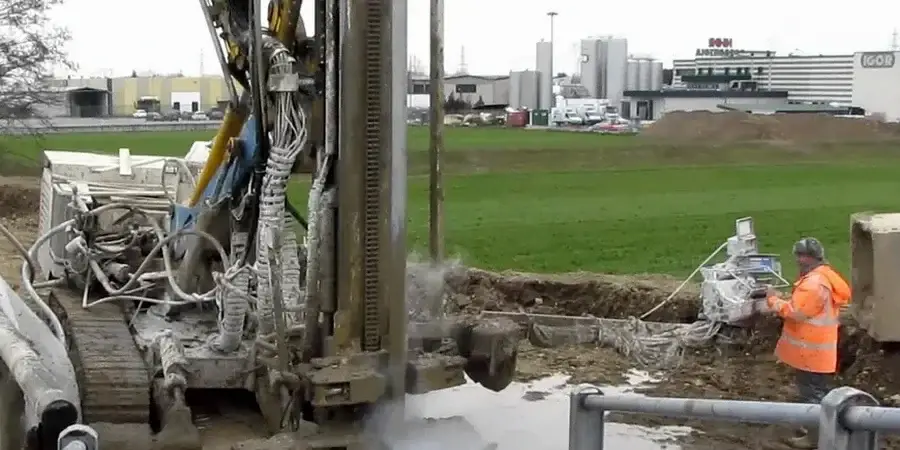

El equipo de bombeo de alta presión con control digital de caudal y presión constante es el corazón de cualquier campaña de diseño de inyecciones (grouting) bien ejecutada en Bilbao. Antes de movilizar la planta, nuestro personal de laboratorio analiza la granulometría y la permeabilidad del terreno extraído de los sondeos en la vega del Nervión o en las laderas de Miribilla. Con esos datos definimos la reología de la lechada, la presión límite para no fracturar hidráulicamente el flysch y el volumen teórico de inyección por etapa. El control se hace en tiempo real desde la unidad de registro, comparando la curva presión-volumen con la curva de diseño teórico; cualquier desviación se corrige ajustando la relación agua-cemento o el caudal de la bomba de pistón. Bilbao, con 345.000 habitantes y un subsuelo que alterna aluviales blandos en la Ría con roca meteorizada en cotas altas, exige diseños de inyección muy distintos según la cota y el uso previsto del terreno tratado. Un ensayo de permeabilidad in situ realizado previamente en el mismo punto de inyección permite calibrar el modelo de flujo antes de definir la malla definitiva de perforación e inyección.
Un diseño de inyección sin curva de presiones adaptada al confinamiento real del terreno es un riesgo que Bilbao no puede permitirse con su alternancia de aluviales y roca fracturada.
Cómo trabajamos
El contraste geotécnico entre el ensanche de Abando, sobre depósitos aluviales cuaternarios de alta porosidad, y la zona de Rekalde, con rellenos antrópicos heterogéneos sobre el sustrato rocoso del flysch Cretácico, obliga a afinar el diseño del grouting de manera radical. En Abando prima la inyección de compensación y la impermeabilización de gravas limosas mediante lechadas estables con adiciones de bentonita; la viscosidad marsh se mantiene entre 35 y 45 segundos para asegurar penetración sin segregación en los poros del aluvial. En Rekalde, con bolos y restos de escombro, se recurre a morteros de baja movilidad con filler calizo, inyectados por etapas ascendentes con obturador de doble packer, buscando el relleno de oquedades más que la impregnación del macizo. La supervisión de cada lote de mezcla en nuestro laboratorio de Bilbao incluye ensayos de decantación, tiempo de fragüe y resistencia a compresión simple a 7 y 28 días, siempre bajo la referencia de la norma UNE-EN 12715:2020 para inyecciones. El monitoreo de deformaciones superficiales con nivel óptico de precisión durante la inyección es indispensable en calles estrechas del Casco Viejo, donde una presión excesiva podría levantar aceras o dañar cimentaciones medianeras. Coordinamos cada fase con la dirección facultativa para ajustar presiones en tiempo real.
Factores del terreno local
La humedad ambiental constante de Bilbao, con una pluviometría media anual que supera los 1200 mm, acelera la carbonatación de lechadas mal dosificadas y reduce la durabilidad del tratamiento si no se controla la relación agua-cemento desde la planta de mezcla. En laderas con pendientes superiores al 20 %, habituales en barrios como Begoña o Uribarri, el riesgo de lavado de finos durante la inyección en roca muy fracturada puede generar pérdidas de lechada hacia manantiales o vaguadas, obligando a ajustes continuos de la presión y a la adición de acelerantes de fragüe en las últimas tongadas. Un diseño de inyecciones (grouting) sin estudio hidrogeológico previo en la cuenca del Nervión puede derivar en contaminación de acuíferos someros o en la obstrucción de drenajes existentes. La supervisión con piezómetros de control y el cumplimiento estricto de la normativa ambiental vasca son parte no negociable de nuestro protocolo de ejecución en Bilbao, protegiendo tanto la obra como el entorno urbano y natural de la villa.
Consultas frecuentes
¿Cuánto cuesta diseñar y ejecutar una campaña de inyecciones en Bilbao?
El presupuesto para el diseño y la ejecución de inyecciones (grouting) en Bilbao se mueve en una franja orientativa de 590 € a 2.270 € para campañas de alcance limitado, como pruebas de inyectabilidad o tratamientos localizados. El costo final depende de la accesibilidad del tajo, la longitud total de perforación, el tipo de lechada (cemento convencional o microcemento) y la instrumentación de control requerida. Para volúmenes mayores de tratamiento, elaboramos un presupuesto detallado tras la inspección del terreno.
¿Cómo se controla que la inyección no levante el pavimento en calles estrechas de Bilbao?
Instalamos referencias topográficas fijas con nivel óptico de precisión milimétrica en aceras y fachadas próximas al punto de inyección. Durante la ejecución, un operador registra la evolución de las cotas en tiempo real; si se detecta un desplazamiento vertical superior a 0.5 mm, se reduce de inmediato la presión de bombeo o se detiene la etapa. Este protocolo es obligatorio en zonas urbanas densas como el Casco Viejo de Bilbao.
¿Qué parámetros definen el éxito de una inyección de consolidación en el flysch de Bilbao?
Validamos la mejora del macizo rocoso mediante sondeos de comprobación con recuperación de testigo y ensayos de permeabilidad tipo Lugeon o Lefranc post-tratamiento. El objetivo técnico en el flysch de Bilbao suele ser alcanzar una permeabilidad residual inferior a 5 Unidades Lugeon y un RQD mejorado en al menos un 20% respecto al sondeo previo. La correlación entre el volumen inyectado y la reducción de caudal en los drenes de control es el indicador operativo durante la campaña.
